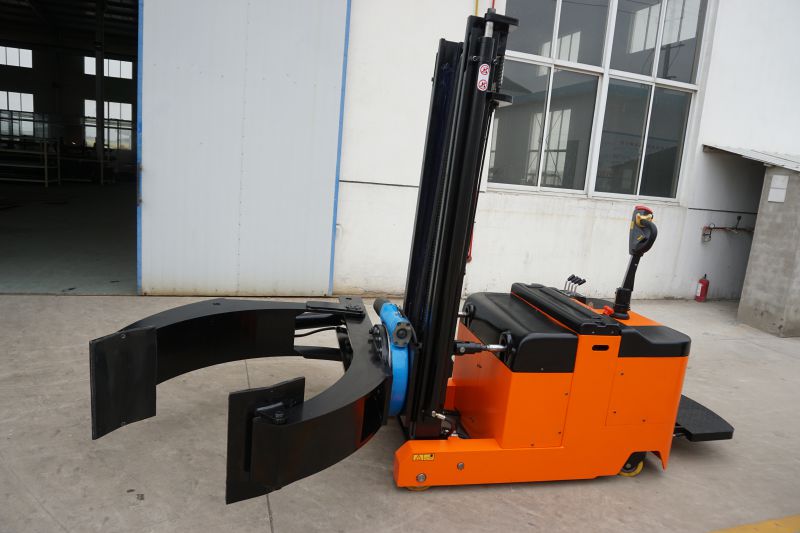

全电动纸筒夹抱翻转车(适合横向和竖向夹起纸卷)
产品介绍
全电动纸筒夹抱翻转车的门架有前倾\后仰功能.
国际知名品牌美国科蒂斯电控无级变速行驶，有保护操作员不受挤压自我保护功能.
电动升降，自动夹紧，电动翻转≥90度；
电动夹纸车独特的夹爪设计,可以将横放在汽车或托盘上的纸卷轻松自动夹紧.
广泛适用于造纸行业，包装行业，印刷业，纺织行业.
仓库车间内搬运纸筒、地毯、布料、电缆、木头、钢卷、绳缆、轮胎以及薄膜卷或等圆状物移位堆垛装卸.
The mast of the Counter Balance Paper Roll Stacker have forward and back functions
Use imported USA Curtis controller,infinitely variable speed drive,To protect the operator safety.
Electric Lifting, Automatic Clamping, Electric Rotating ≥90 degree
With unique clamp design, can clamp the rolls from the pallets or cars
Widely used in paper, packaging, printing and textiles industries.
Handling rolls, carpet, cloth, cable, wood, steel and rolls tires…etc.

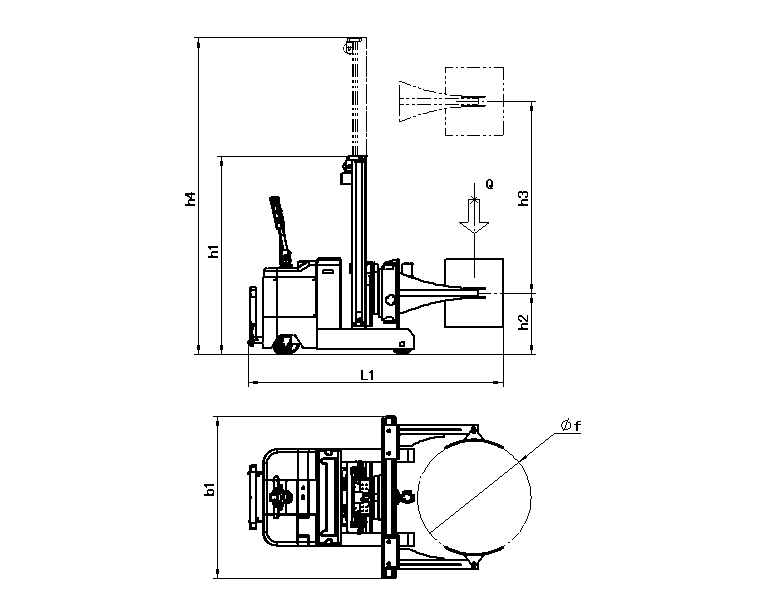

产品参数
|
型 号 Model |
CPD0516Z-500 |
CPD0525Z-500 |
CPD0516Z-1000 |
CPD0525Z-1000 |
CPD1025Z-1500 |
|
订 货 号Order Number |
5.04001 |
5.04002 |
5.04003 |
5.04004 |
5.04005 |
|
额定载重 Capacity (kg) |
500 |
500 |
500 |
500 |
1000 |
|
起升最高Lift max.height(mm) |
1600 |
2500 |
1600 |
2500 |
2500 |
|
抱夹下降后高Minimum clamp height |
520 |
520 |
520 |
520 |
520 |
|
抱夹宽度Clamp width (mm) |
635-950 |
635-950 |
1135-1450 |
1135-1450 |
1535-1850 |
|
抱夹总长Clamp length (mm) |
820 |
820 |
1220 |
1220 |
1620 |
|
纸卷直径Paper roll diameter |
¢200-500mm |
¢200-500mm |
¢600-1000mm |
¢600-1000mm |
¢800-1500mm |
|
载荷中心Load center (mm) |
350 |
350 |
700 |
700 |
800 |
|
前倾后仰 α/β |
3°/5° |
3°/5° |
3°/5° |
3°/5° |
3°/5° |
|
蓄 电 池 Battery (V/Ah) |
24/165 |
24/165 |
24/210 |
24/210 |
24/210 |
|
充 电 器 Charger (V/A) |
24/20 |
24/20 |
24/30 |
24/30 |
24/30 |
|
提升泵站Lifting motor (Kw) |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
驱动电机Driving motor (Kw) |
AC1.5 |
AC1.5 |
AC1.5 |
AC1.5 |
AC1.5 |
|
车身重量Weight (Kg) |
1048 |
1250 |
1460 |
1640 |
1860 |
|
外形尺寸Over size(mm)L*W*H |
2500*950*2000 |
2500*950*1785 |
2900*1500*2000 |
2900*1500*1785 |
3300*1900*1785 |
|
通道要求 Channel request(mm) |
2900转弯Turn |
2900转弯Turn |
3600转弯Turn |
3600转弯Turn |
4000转弯Turn |
|
行走通道Forward and Back request |
1000mm |
1000mm |
1600mm |
1600mm |
1900mm |
|
驱动轮 Driving wheel (mm) |
1*¢250*80 |
||||
|
辅助轮 Training wheels (mm) |
2*¢150*50 |
||||
|
前轮Front wheels (mm) |
2*¢178*80 |
||||
|
爬 坡 度 Climbing slope (％) |
4/6 |
||||
|
行驶速度(满载/空载) Km/h |
Travel speed 4/6 |
||||
|
提升速度(满载/空载) mm/s |
Lifting speed 45/50 |
||||
|
下降速度(满载/空载) mm/s |
Falling speed 50/45 |
||||
|
制动方式Braking type |
电磁制动Electromagenetic braking |
||||
产品特点
电动行走，电动升降，自动夹纸，电动翻转
安全防护
1.电动夹纸车底腿多宽?
底腿宽度---1）根据客户纸筒的直径，底腿内宽大于直径，将纸包含在腿内。
2）无底腿式，可搬运夹抱任意直径的纸筒或薄膜卷
2.电动纸筒车不能起升到最大高度?
液压油不足---加注液压油
3.电动纸筒车重载以后自行下降?
缸内密封圈磨损---换密封圈
4.电动纸筒车平衡轮转向不灵活?
轮内有异物---要清除

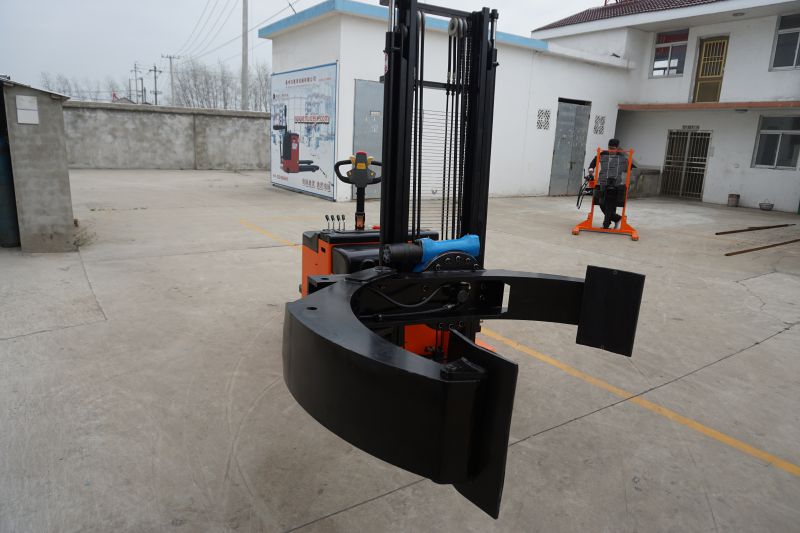

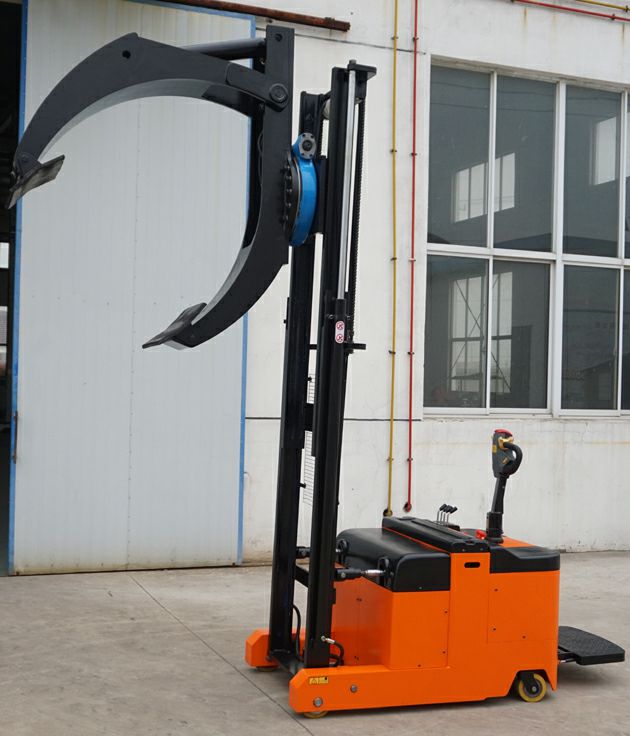

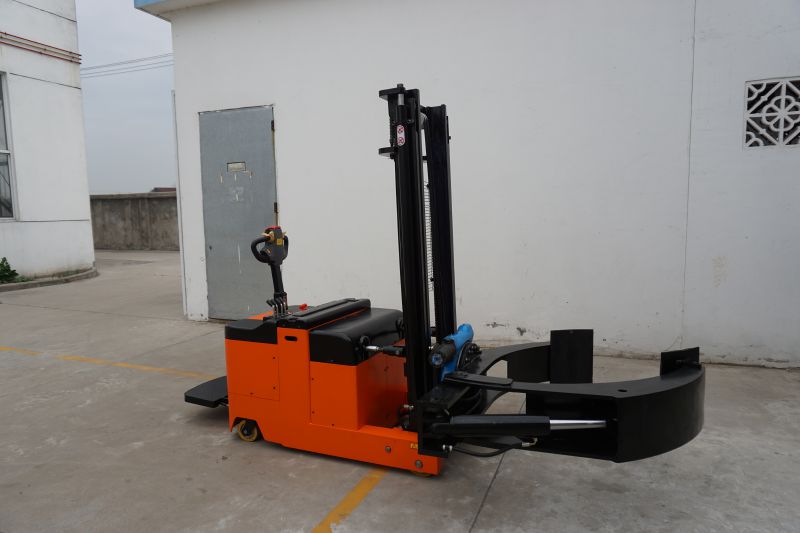

产品展示
1.全电动夹纸车，电动纸筒夹抱翻转车整车保修一年
2.易损件为前轮后轮,正常磨损不在保修范围内,如脱胶在保修范围内
3.液压缸确保不漏油,与链条接轨正常,一年内正常保修
4.24小时到48小时内到达或解决
5.提供操作视频讲解更换配件
6.终身提供配件
